Elektronika medyczna - niezastąpiona w diagnostyce, leczeniu i rehabilitacji


Zakład Elektroniki Medycznej istnieje od roku 1985, zatrudnia 15 nauczycieli akademickich, w tym dwóch profesorów tytularnych oraz dwóch doktorów habilitowanych.

Prace naukowo-badawcze realizowane w Zakładzie:

  • Przetwarzanie sygnałów i analiza obrazów (m.in. obrazów rejestrowanych za pomocą tomografów rezonansu magnetycznego, sygnałów EKG i EEG).
  • Projektowanie interfejsów człowiek-maszyna i elektronicznych systemów wspomagania osób niepełnosprawnych.
  • Zastosowania technologii internetowych i systemów ochrony danych.
  • Zastosowania metod inteligencji obliczeniowej w medycynie i technice (biometria, diagnostyka).
  • Projektowanie aparatury elektronicznej z zastosowaniem procesorów jednoukładowych, sygnałowych i cyfrowych układów programowalnych.

Usługi - Zakład oferuje:

  • ekspertyzy,
  • projekty,
  • doradztwo technologiczne

Ponadto oferujemy szkolenia specjalistyczne w zakresie:

  • Przetwarzanie i analiza obrazów biomedycznych

Opracowany w Zakładzie program komputerowy MaZda, do ilościowej analizy obrazów biomedycznych, został uznany za główne osiągnięcie programu europejskiego COST B11 i jest używany w kilkuset klinikach i ośrodkach naukowych.

Zbudowane i wdrożone systemy nawigacji globalnej i lokalnej, integrujące dane GPS z cyfrowymi mapami terenu i sieci znaczników radiowych dają niewidomym dostęp do informacji o ruchu pojazdów komunikacji miejskiej i miejsc użyteczności publicznej. Otoczenie widziane przez kamerę stereowizyjną jest kodowane za pomocą dźwięku przestrzennego i interfejsów dotykowych, co ułatwia poruszanie się w nieznanym środowisku. Bezprzewodowe połączenie multimedialne ze zdalnym przewodnikiem pomaga w bezpiecznym podróżowaniu.

Układ do sterowania komputerem bezpośrednio za pomocą fal mózgowych pozwala obsługiwać urządzenia techniczne osobom sparaliżowanym. Program komputerowy B-link, opracowany w IE i wdrożony przez firmę Orange umożliwia obsługę komputera za pomocą mrugania i pozwala na ocenę stanu zmęczenia użytkownika. Instytut rozwija badania w dziedzinie tekstroniki. Monitorowanie stanu ludzi pracujących w warunkach zagrożenia zdrowia lub życia, np. strażaków, jest możliwe dzięki sieci połączonych radiowo czujników zintegrowanych z ubiorem, przesyłającej dane do centrum dowodzenia. Algorytmy przetwarzania sygnałów mowy i obrazów służą do rozpoznawania emocji oraz identyfikacji osób znajdujących się w tłumie, np. dla zabezpieczania imprez masowych.

    Badania naukowe

    Przetwarzanie obrazów

    Prace w tej dziedzinie dotyczą analizy obrazów biomedycznych, w tym segmentacji tekstur. Narzędziami wykorzystywanymi w tych badaniach są między innymi sieci synchronicznych oscylatorów oraz sieci neuronowe komórkowe.

    • Sieci synchronicznych oscylatorów

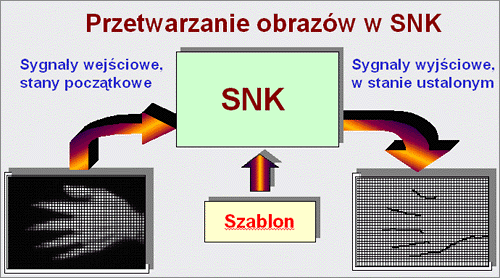

    Sieci synchronicznych oscylatorów (SSO) [10] są narzędziem, które może być wykorzystywane do segmentacji obrazów, w tym segmentacji tekstur. Sieci te wykorzystują teorię "chwilowej korelacji", która próbuje wyjaśnić proces segmentacji sceny dokonywanej przez ludzki mózg. Teoria ta zakłada jednoczesną aktywność komórek nerwowych mózgu podczas rozpoznawania danego obiektu sceny, które opisują jego właściwości takie jak kolor, kształt, tekstura, itp. Realizacją tej idei jest sieć oscylatorów połączonych ze sobą za pomocą wag, każdy z nich odpowiada jednemu punktowi obrazu. Grupa oscylatorów związana z danym obiektem obrazu synchronizuje się, podczas gdy pozostałe oscylatory pozostają nieaktywne. Proces powtarza się dla wszystkich obiektów obrazu, zapewniając w konsekwencji jego segmentację. Segmentacja taka jest możliwa dla obrazów biomedycznych, w tym również obrazów tekstur [1,2,4] (rys. 1,2).

    Odpowiednia definicja wag sieci pozwala na wykrywanie krawędzi tekstur (a nie całych ich obszarów). To podejście umożliwia znaczne skrócenie czasu analizy obrazu, ze względu na mniejszą liczbę aktywnych oscylatorów biorących udział w segmentacji obrazu [3] (rys. 3).Istnieje możliwość wykorzystania SSO do segmentacji obrazów trójwymiarowych. Przykład takiego zastosowania pokazano na rys. 4, gdzie czerwony obszar wyznacza obszar wątroby na trójwymiarowym obrazie MRI.

    Sieci te mogą być również wykorzystane do wykonywania operacji morfologicznych na obrazach binarnych [5] oraz wykrywania w obrazach określonych wzorców [8]. Ważną cechą tych sieci jest możliwość ich realizacji w postaci układu scalonego, co umożliwi równoległą, a w konsekwencji szybką analizę obrazu [9].

    Obraz MRI przekroju stopy (a)
    wynik segmentacji w celu wykrycia kości pięty (b)


    Rys. 1. Obraz MRI przekroju stopy (a) wynik segmentacji w celu wykrycia kości pięty (b)

    Obraz USG serca z zaznaczonym guzem łagodnym (a)
    wynik segmentacji (b)

    Rys. 2. Obraz USG serca z zaznaczonym guzem łagodnym (a), wynik segmentacji (b)

    Detekcja krawędzi tekstur dla obrazów z rys. 1a (a)
    Detekcja krawędzi tekstur dla obrazów z rys. 2a (b)

    Rys. 3. Detekcja krawędzi tekstur dla obrazów z rys. 1a (a) i 2a (b)

    Przykłady segmentacji trójwymiarowych obrazów MR wątroby
    Przykłady segmentacji trójwymiarowych obrazów MR wątroby

    Rys. 4. Przykłady segmentacji trójwymiarowych obrazów MR wątroby

    • Analiza obrazów biomedycznych

    Prace związane z analizą obrazów biomedycznych dotyczą m.in. następujących zastosowań:

    - analiza zdjęć mikroskopowych przedstawiających komórki tuczne skóry w celu wyznaczenia ich liczby i wybranych parametrów geometrycznych (we współpracy z Katedrą Dermatologii Uniwersytetu Medycznego w Łodzi) (rys. 1)

    - analiza obrazów optycznych łuszczycy skóry oraz owrzodzeń celem opracowania metod automatycznego pomiaru pola powierzchni tych schorzeń (we współpracy z Katedrą Dermatologii Uniwersytetu Medycznego w Łodzi) (rys. 2)

    - analiza obrazów ultrasonograficznych serca w celu opracowania metody klasyfikacji guzów serca na podstawie parametrów tekstury tych obrazów (we współpracy z kardiologami z Kliniki Kardiologii Uniwersytetu Medycznego w Łodzi) (rys. 3)

    - analiza trójwymiarowych obrazów rezonansu magnetycznego wątroby w celu opracowania metody klasyfikacji danych 3D i automatycznej detekcji chorób wątroby na podstawie właściwości tekstury (prace prowadzone w ramach projektu COST B21 "Physiological modelling of MR Image formation") (rys. 4)

    Mikroskopowy obraz komórek tucznych skóry (a)
    Wydzielenie komórek tucznych skóry poprzez segmentację (b)

    Rys. 1. Mikroskopowy obraz komórek tucznych skóry (a), wydzielenie tych komórek poprzez segmentację (b)

    Optyczny obraz owrzodzenia skóry (a)
    wyniki segmentacji obrazu owrzodzenia skóry (b)

    Rys. 2. Optyczny obraz owrzodzenia skóry (a), wyniki segmentacji (b)

    Ultrasonograficzny obraz serca z zaznaczonym guzem
    Rozkład parametrów tekstury dla różnych rodzajów guzów

    Rys. 3. Ultrasonograficzny obraz serca z zaznaczonym guzem (a), rozkład parametrów tekstury dla różnych rodzajów guzów (b)

    Przykładowy obraz 3d MRI wątroby: zdrowa
    Przykładowy obraz 3d MRI wątroby: zwłókniona.

    Rys. 4. Przykładowy obraz 3d MRI wątroby: zdrowa (a), zwłókniona (b).Wizualizacja z wykorzystaniem programu MaZda 4.5

    • Wykorzystanie sieci neuronowych komórkowych do rekonstrukcji naturalnych tekstur wizualnych

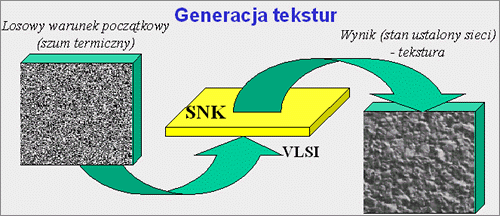

    Badania dotyczą możliwości użycia macierzy procesorów analogowych (sieci neuronowych komórkowych, SNK) do modelowania i szybkiej generacji obrazów o cechach tekstury naturalnej. Istniejąca możliwość implementacji fizycznej takiej sieci jako układu scalonego VLSI pozwoliłaby na skonstruowanie narzędzia do bardzo szybkiej syntezy tekstur wizualnych, stanowiącego jeden z elementów współczesnych systemów kompresji obrazów i grafiki komputerowej.

    W ramach badań dokonano porównania modelu SNK ze znanym modelem, wykorzystującym dwuwymiarowe pola Markowa (Gaussian-Markov Random Field, GMRF) pod kątem ich przydatności do celów generacji naturalnych tekstur stochastycznych. W porównaniach brano pod uwagę liczbę parametrów modelu, czas estymacji wartości tych parametrów, czas trwania procesu syntezy oraz jakość rekonstrukcji obrazów. Wyniki (przedstawione w tabelach 1 i 2) potwierdzają przewagę modelu SNK dla rozpatrywanej klasy obrazów w przypadku symulacji pracy obu modeli przy użyciu komputera klasy PC. W przypadku implementacji VLSI modelu SNK (model GMRF nie został jak dotąd zaimplementowany sprzętowo) czas generacji obrazu o dowolnych rozmiarach byłby rzędu pojedynczych mikrosekund [6].

    Tabela 1. Porównanie modelu SNK i GMRF (symulacja z użyciem komputera klasy PC, Pentium 360MHz)

      CNN GMRF
    Czas estymacji parametrów [s] 2 30
    Czas generacji tekstury[s] 90-360 900
    Liczba parametrów 10-50 23


    Tabela 2. Porównanie jakości rekonstrukcji tekstur w modelach SNK i GMRF dla zbliżonej liczby parametrów: obrazy oryginalne z albumu Brodatz'a (a), obrazy wygenerowane z użyciem modelu GMRF (b), obrazy wygenerowane z użyciem modelu SNK (c)

    [a]

    t04-cork

    t04-cork

    t82-clot

    t82-clot

    [b]

    7th order GMRF

    7th order GMRF

    7th order GMRF

    7th order GMRF

    [c]

    ARMA 7x7

    ARMA 7x7

    AR 9x9

    AR 9x9



    • Program do komputerowej analizy obrazów rentgenowskich ziaren pszenicy

    Opracowano system komputerowy do analizy obrazów rentgenowskich ziaren pszenicy, w którym zaimplementowano oryginalne algorytmy przetwarzania obrazu. Pakiety programowe ZIARNA (rys. 1) i ZIARNA2 (link jak dla pdf) umożliwiają wyznaczanie podstawowych cechy geometrycznych ziaren, wybranych parametrów statystycznych obrazów ziaren oraz wskaźników ilościowe charakteryzujące stopień uszkodzenia ziaren. Główne zastosowanie programu to wspomaganie analiz jakości ziaren i oceny skutków ich suszenia mikrofalowego. Pakiety programów zostały opracowane w Zakładzie Elektroniki Medycznej Instytutu Elektroniki Politechniki Łódzkiej na zlecenie i przy ścisłej współpracy Instytutu Agrofizyki im. Bohdana Dobrzańskiego Polskiej Akademii Nauk w Lublinie w ramach projektu badawczego KBN, pt. "Fizyczne i biologiczne skutki suszenia mikrofalowego ziaren pszenicy".

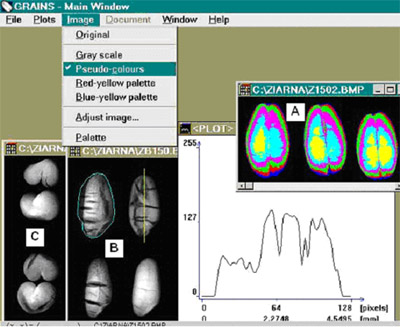

    Rys. 1. Widok okna programu ZIARNA z wyświetlonymi obrazami rentgenowskimi ziaren pszenicy w trzech różnych projekcjach A, B i C
    Rys. 1. Widok okna programu ZIARNA z wyświetlonymi obrazami rentgenowskimi ziaren pszenicy w trzech różnych projekcjach A, B i C

























    • Przetwarzanie obrazów - literatura
    1. M. Strzelecki: Image Segmentation Based on Network of Synchronised Oscillators, Proc. of Interational Conference on Signals and Electronic Systems, 18-21 September 2001, Lodz, Poland, pp. 105-110.

    2. M. Strzelecki: Segmentation of MRI trabecular-bone images using network of synchronised oscillators, Machine Graphics & Vision, vol. 11, no. 1, 2002, pp. 77-100.

    3. M. Strzelecki, Biomedical Texture Segmentation Using Linear Filter Based Features and Oscillator Network, Proc. of IEEE Signal Processing 2002, 11 October 2002, Poznań, Poland, pp. 27-32.

    4. M. Strzelecki, P. Liberski, A. Zalewska: Segmentation of Mast Cell Images Using network of Synchronised Oscillators, Proc. of the International Conference Informatics for Health Care, Visaginas, 19-20 September, Lithuania, pp. 81-88.

    5. M. Strzelecki, Pattern Recognition Using Network of Synchronised Oscillators, Int. Proc. of Int. Conf. of Computer Vision and Graphics, vol. 2, 25-29 September, Zakopane, pp. 716-721.

    6. P. Dębiec, M. Strzelecki, A. Materka, Evaluation of texture Generation Methods Based on CNN and GMRF Image Texture Models, Proc. of Int. Conf. on Signals and Electronic Systems, 17-20 October 2000, Ustroń, pp. 187-192.

    7. P. Strumiłło, A. Staworzyński, S. Grundas, J. Niewczas, Computer program for automatic grain diagnostics from X-ray images, XVII Conference ICC, Valencia, Spain, June 6-9 1999.

    8. M. Strzelecki, Pattern Recognition Using Network of Synchronised Oscillators, Int. Proc. of Int. Conf. of Computer Vision and Graphics, vol. 2, 25-29 September, Zakopane, pp. 716-721.

    9. J. Kowalski, M. Strzelecki, P. Majewski: CMOS VLSI Chip Of Network Of Synchronised Oscillators: Functional Tests Results, Proc. of IEEE Workshop on Signal Processing 2005, 29 September 2006, Poznan, Poland, pp. 71-76.

    10. D. Wang D, Relaxation Oscillators and Networks, Wiley Encyclopedia of Electrical and Electronics Engineering, Wiley & Sons, 18, 1999, 396-405.


    Przetwarzanie sygnałów

    Prace związane z tematyką przetwarzania sygnałów koncentrują się głównie na modelowaniu i analizie sygnału elektrokardiograficznego (EKG). Ostatnio wykonywane badania i opracowane urządzenia to:

    • Metoda poprawy jakości sygnału EKG przez filtrację szerokopasmowych zakłóceń

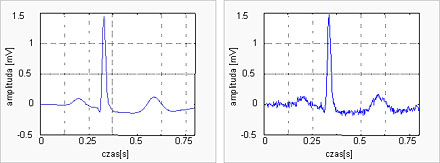

    Metoda poprawy jakości sygnału EKG przez filtrację szerokopasmowych zakłóceń pochodzących od mimowolnej aktywności mięśni szkieletowych - do redukcji zakłóceń zastosowano filtrację w dziedzinie transformaty falkowej (tzw. wavelet denoising).

    Do rozwiązania przedstawionego problemu zastosowano filtrację w dziedzinie transformaty falkowej opartą na wykorzystaniu nieliniowej funkcji progującej. Metodę przebadano na dużym zbiorze sygnałów EKG reprezentujących typowe schorzenia serca. Przydatność kliniczną metody stwierdzono na podstawie testu z udziałem kardiologów, którzy oceniali sygnały zakłócone oraz odfiltrowane.

    [Praca doktorska] - P. Romaniuk
    [Praca doktorska] - P. Romaniuk
    [Praca doktorska] - P. Romaniuk

    [Praca doktorska] - P. Romaniuk - "Zastosowanie filtracji nieliniowej w dziedzinie transformaty falkowej do redukcji zakłóceń mięśniowych w sygnale elektrokardiograficznym", Instytut Elektroniki PŁ, Łódź, 2002

    • Metoda detekcji oraz ilościowej oceny zaburzeń repolaryzacji komór serca

    Metoda detekcji oraz ilościowej oceny zaburzeń repolaryzacji komór serca (tzw. alternansu załamka T). Wykazano, że metoda przecięć Poincaré, oparta na teorii nieliniowych układów dynamicznych, wymaga znacznie mniejszych nakładów obliczeniowych niż tradycyjnie stosowana analiza widmowa Fouriera.

    Czasowo-przestrzenna rekonstrukcja zmienności załamka T:

    P. Strumiłło, J. Ruta, "Poincare mapping for detecting abnormal dynamics of cardiac repolarization"
    P. Strumiłło, J. Ruta, "Poincare mapping for detecting abnormal dynamics of cardiac repolarization"

    P. Strumiłło, J. Ruta, "Poincare mapping for detecting abnormal dynamics of cardiac repolarization", IEEE Engineering in Medicine and Biology Magazine, vol. 21, no. 1, pp. 62-65, 2002.

    • Metoda nieliniowej dekompozycji wielorozdzielczej sygnału EKG

    Metoda nieliniowej dekompozycji wielorozdzielczej sygnału EKG polegającej na zastosowaniu kaskadowej filtracji medianowej (tzw. sita filtrów medianowych). Pokazano nowe możliwości tej transformacji, użyteczne w wykrywaniu charakterystycznych cech sygnału EKG oraz ważnych arytmii serca.

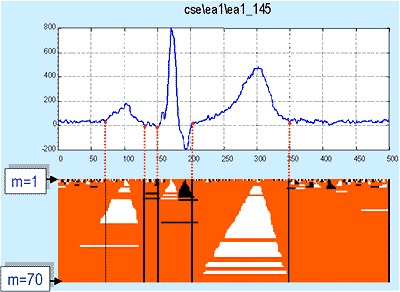

    Granulogram sygnału EKG

    P. Strumiłło, "Nested median filtering for detecting T-wave offset in ECGs"

    P. Strumiłło, "Nested median filtering for detecting T-wave offset in ECGs", Electronics Letters, 4th July 2002, vol. 38, no. 14, pp. 682-683

    • Generator sygnału analogowego EKG (BIT-BEAT)

    Generator sygnału analogowego EKG (BIT-BEAT) do wytwarzania analogowych sygnałów elektrokardiograficznych (EKG) na podstawie zapisów cyfrowych pochodzących z bazy sygnałów elektrokardiograficznych MIT-BIH Arrhythmia Database. Urządzenie może pełnić rolę "sztucznego pacjenta". Jest używane w Instytucie Techniki i Aparatury Medycznej w Zabrzu do testowania prototypowych konstrukcji aparatury medycznej do rejestracji i analizy sygnałów EKG.

    BIT-BEAT - generator analogowych sygnałów EKG zapisów cyfrowych MIT/BIH Arrhythmia Database

    BIT-BEAT - generator analogowych sygnałów EKG zapisów cyfrowych MIT/BIH Arrhythmia Database

    P. Romaniuk, P. Strumiłło, "Continuous-time analog reconstruction of ECG signals from digital recordings", Proceedings of the 5th International Conference, Mixed Design of Integrated Circuits and Systems, MIXDES'98, 18-20 June, Lodz, POLAND, pp. 287-290 .


    Systemy sztucznej inteligencji

    • Konstruktywny schemat uczenia sztucznej sieci neuronowej z ortogonalizacją bazy aproksymującej

    Opracowano konstruktywny schemat ucznia sieci neuronowej typu feed-forward, w którym nie wymaga się "douczania" wag wyjściowych sieci przy każdym rozszerzaniu wymiaru przestrzeni aproksymujących Image removed..

    W metodzie tej zastosowano przekształcenie funkcji przejścia elementów sieci do zbioru funkcji ortogonalnych. Uzyskano kilkudzięciokrotne skrócenie czasu uczenia sieci (np. dla sieci uczonej w schemacie przyrostowym z liczbą neuronów zwiększaną od 1 do 50 uzyskano 50-krotne skrócenie czasu uczenia sieci w stosunku do metody SVD (ang. singular value decomposition).

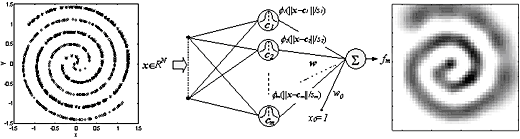

    Rozwiązanie zadania klasyfikacji dwóch współosiowych spiral zaznaczonych kółkami i gwiazdkami.

    Rys. Rozwiązanie zadania klasyfikacji dwóch współosiowych spiral zaznaczonych kółkami i gwiazdkami. Sieć neuronowa RBF wytwarza obraz monochromatyczny odwzorowujący kształt klasyfikowanych spiral.

    1. P. Strumiłło, W. Kamiński, "Orthogonalisation procedure for training radial basis functions neural networks", Bulletin of the Polish Academy of Sciences, 2001, vol. 49, no. 3, pp. 479-492.
    2. W. Kamiński, P. Strumiłło, "Kernel Orthonormalization in Radial Basis Function Neural Networks", IEEE Transactions on Neural Networks, vol. 8, no. 5, pp. 1177- 1183, September 1997.
    • Analogowo-cyfrowa sieć neuronowa do identyfikacji parametrów układów dynamicznych

    Stosując analizę teoretyczną, symulacje komputerowe i badania doświadczalne udowodniono, że sztuczna sieć neuronowa pozwala na szybką i odporną na zakłócenia estymację parametrów układów dynamicznych, co może mieć wiele różnorodnych zastosowań, jako że identyfikacja parametrów układów dynamicznych jest jednym z podstawowych zagadnień nauki i techniki. Zaprojektowano i zbudowano w technologii CMOS układ scalony do klasyfikacji (sieć Kohonena) oraz odpowiednie układy sterujące w technologii FPGA Xilinx 4000, które połączone z procesorem sygnałowym SHARC i komputerem PC umożliwiają identyfikację parametrów układów fizycznych.

    Identyfikacja parametrów układu dynamicznego za pomocą sztucznej sieci neuronowej.

     Rys.1 Identyfikacja parametrów układu dynamicznego za pomocą sztucznej sieci neuronowej.

    Układ scalony serii prototypowej

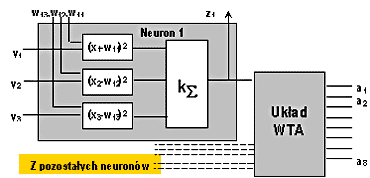

    Układ scalony serii prototypowej (sieć neuronowa Kohonena) oraz schemat blokowy pojedynczego neuronu sieci Kohonena.

    Rys.2 Układ scalony serii prototypowej (sieć neuronowa Kohonena) oraz schemat blokowy pojedynczego neuronu sieci Kohonena.

    1. Grant KBN 8T11F01010 realizowany w latach 1996-1998: "Sztuczna sieć neuronowa do identyfikacji parametrów układów dynamicznych: rozwój teorii, projekt i realizacja w postaci elektronicznego ukłądu analogowo-cyfrowego".
    2. A. Materka, Neural-network technique for parametric testing of mixed-signal circuits, Electronics Letters, 31, 2nd Feb. 1995, 183-184.
    • Sieci neuronowe komórkowe: efektywne narzędzia przetwarzania informacji obrazowej

    Koncepcja uniwersalnej sieci neuronowej komórkowej, w obliczu możliwości fizycznej realizacji odpowiednich narzędzi przetwarzania, mogą stanowić atrakcyjną alternatywę dla techniki cyfrowej w odniesieniu do szeregu zagadnień przetwarzania informacji (a przede wszystkim - przetwarzania obrazów). Intensywny rozwój prac nad modelem sieci neuronowej komórkowej odbywa się aktualnie przede wszystkim na płaszczyźnie aplikacyjnej, a praktyczne zastosowania modelu stopniowo przenikają ze sfery badań symulacyjnych do sfery zastosowań, przede wszystkim w zaawansowanych systemach elektroniki profesjonalnej (jak monitorowanie w czasie rzeczywistym pracy silników lotniczych, lokalizacja obiektów w drodze syntezy danych tzw. data fusion i inne problemy ultraszybkiego przetwarzania obrazów

    Efektywne narzędzia przetwarzania informacji obrazowej



    Efektywne narzędzia przetwarzania informacji obrazowej



    Efektywne narzędzia przetwarzania informacji obrazowej



    1. Kacprzak T., Ślot K. Sieci Neuronowe Komórkowe, PWN Łódź, 1995.

    2. Ślot K. Sieci neuronowe komórkowe: efektywne narzędzia przetwarzania informacji obrazowej, Zeszyty Naukowe Politechniki Łódzkiej nr 257, Łódź 1999.

    0
    Projekty badawcze

    "Projekt i badania prototypu mobilnego systemu wspomagania osoby niewidomej w samodzielnym poruszaniu się w terenie miejskim z wykorzystaniem obrazowania dźwiękowego otoczenia, systemu nawigacji satelitarnej i mapy elektronicznej miasta"

    Grant KBN 2007-2010

    Kierownik: prof. dr hab. inż. Andrzej Materka
    Wykonawcy: dr hab. P. Strumiłło, dr inż. P. Pełczyński, dr inż. Piotr Wasilewski, mgr inż. Dariusz Rzeszotarski, mgr inż. Piotr Skulimowski, mgr inż. Michał Pec, mgr inż. Michał Bujacz, mgr inż. Bartosz Ostrowski, mgr inż. Remigiusz Danych, mgr inż. Tomasz Świątczak, mgr inż. Przemysław Barański, mgr inż. Marcin Morański

    Z raportu Unii Europejskiej wynika, że na każdych 1000 mieszkańców Europy przypada ok. 4 niewidomych lub słabowidzących. Wśród osób starszych liczba osób o tej niepełnosprawności potraja się z każdym dziesięcioleciem ich życia. W Polsce liczba inwalidów wzroku wynosi ok. 80 tys.

    Celem projektu jest opracowanie prototypu mobilnego systemu wspomagającego osobę niewidomą w samodzielnym poruszaniu się oraz nawigacji w środowisku miejskim. Idea planowanego systemu polega na informacyjnej integracji obecnie rozwijanego w Instytucie Elektroniki PŁ systemu ostrzegania o przeszkodach z systemem teleinformatycznym bazującym na module nawigacji satelitarnej GPS i infrastrukturze informacyjnej miasta (System informacji o terenie dla miasta Łodzi).



    "Zintegrowany system wspomagający osobę niewidomą, z dźwiękowym interfejsem użytkownika"

    Grant KBN 2004-2006

    Kierownik: dr hab. P. Strumiłło
    Wykonawca: dr inż. P. Pełczyński, dr hab. B. Więcek

    Celem projektu jest opracowanie prototypu przenośnego, elektronicznego systemu wspomagającego osobę niewidomą. System będzie się składał z urządzenia umożliwiającego zdalną (bezdotykową) percepcję otoczenia oraz z tzw. "elektronicznego asystenta". Opracowane zostaną metody akwizycji ruchomych scen trójwymiarowych i ich niewizualnej prezentacji osobie niewidomej. Konstruowany system zostanie wyposażony w możliwość komunikacji z innymi urządzeniami elektronicznymi (telefon komórkowy, odbiornik GPS). W skład systemu będą wchodzić następujące elementy:

    • "elektroniczny asystent" osoby niewidomej, skupiający funkcję jednostki przechowującej dane użytkownika, udźwiękowionego notatnika, dyktafonu, oraz przeglądarki internetowej,
    • układ do akwizycji obrazu z otoczenia, współpracujący z "elektronicznym asystentem", złożony z dwóch kamer, systemu selekcji informacji do udźwiękowienia i systemu prezentacji dźwiękowej w technice 3D-audio,
    • specjalnie konstruowane czujniki i medyczne urządzenia pomiarowe wyposażone w standardowe porty komunikacyjne.

    Istotnym etapem projektu jest opracowanie metody dźwiękowego kodowania obiektów sceny trójwymiarowej i testy prototypu systemu do "dźwiękowego obrazowania" otoczenia oraz testy układu "elektronicznego asystenta" z udziałem osób niewidomych i słabo widzących.



    "Realizacja układowa CMOS VLSI sieci synchronicznych oscylatorów dla celów segmentacji obrazów binarnych"

    Kierownik: dr Michał Strzelecki
    Wykonawca: dr Jacek Kowalski

    Grant KBN 2003-2005

    Celem projektu jest zaprojektowanie i realizacja układu scalonego CMOS VLSI zawierającego strukturę sieci synchronicznych oscylatorów, który będzie wykorzystany do segmentacji obrazów binarnych. Segmentacja z wykorzystaniem sieci oscylatorów jest oparta na teorii chwilowej korelacji, która próbuje wyjaśnić mechanizm analizy obrazów, jaki zachodzi w ludzkim mózgu. Segmentacja obrazów binarnych ma zastosowanie m.in. w analizie mikroskopowych obrazów tkanki skóry. Realizacja projektu będzie zawierała etap symulacji układowej sieci synchronicznych oscylatorów, projekt oraz testowanie struktury układu scalonego, jego realizację z wykorzystaniem konsorcjum Europractice oraz testowanie układu z wykorzystaniem karty interfejsu pomiędzy układem scalonym i komputerem PC. W wyniku projektu powstanie stanowisko do wstępnego przetwarzania i segmentacji obrazów binarnych, zawierające kartę z układem scalonym CMOS z zaimplementowaną strukturą sieci synchronicznych oscylatorów oraz komputera PC.



    "Zastosowanie metod sztucznej inteligencji do wykrywania uszkodzeń w układach elektronicznych"

    [grant promotorski]

    Kierownik: dr inż. P. Strumiłło
    Wykonawca: mgr inż. J. Koszlaga

    Grant promotorski - 2004

    W ostatnich latach obserwuje się duże zainteresowanie zagadnieniami testowania analogowych układów elektronicznych. Stały wzrost złożoności i skomplikowania tych układów wraz z coraz wyższymi wymaganiami co do ich niezawodności wiąże się z szeregiem nowych wyzwań technicznych - diagnostyka i testowanie jest jednym z nich. Projektowane obecnie układy elektroniczne zawierają dużą liczbę elementów. Modularna budowa, małe wymiary geometryczne i scalanie powoduje, że klasyczne metody badania laboratoryjnego za pomocą generatorów sygnałowych, mierników, oscyloskopów są niepraktyczne i nieekonomiczne. Pomimo szybkiego rozwoju systemów projektowania, produkcji podzespołów i układów elektronicznych, wiele zagadnień dotyczących standardów, metodyki i oprogramowania wspomagającego diagnostykę (m.in. z uwagi na złożoność tych zagadnień) pozostaje nierozwiązanych.

    Nowym koncepcyjnie metody obejmującymi techniczną diagnostykę obiektów, m.in. układów elektronicznych, FDI (ang. Fault Detection and Isolation) jest zastosowanie metod sztucznej inteligencji, dzięki którym model uszkodzeń układu elektronicznego może być budowany bez potrzeby stosowania zapisu analitycznego. Jednym z takich rozwiązań, które zastosowano w proponowanym projekcie, jest zastosowanie sztucznych sieci neuronowych. Na podstawie przeprowadzonych badań wstępnych stwierdzono ich przydatność w zadaniach wykrywania i lokalizacji uszkodzeń w wybranych układach elektronicznych (filtrów aktywnych i wzmacniaczy). Ważną zaletą proponowanej w projekcie metody jest możliwość pozyskiwania wiedzy zakodowanej w parametrach zbudowanej sieci neuronowej. Opis zależności występujących pomiędzy symptomami a uszkodzeniami w postaci wiedzy regułowej pozwala na prostszą ich analizę, w wyniku której możliwe jest zbudowanie szybko działającego i skutecznego systemu diagnostycznego układów elektronicznych.



    "Zastosowanie modelu deformowanlych pierścieni do analizy obrazów z endoskopu bezprzewodowego"

    [badania własne]

    Realizator: dr inż. P. Szczypiński

    Okres realizacji: 2005



    "Implementacja sieci neuronowej komórkowej w strukturze programowalnej matrycy logicznej"

    [badania własne]

    Realizator: dr hab. P. Ślot, prof. PŁ

    Okres realizacji: 2005



    "Nowe podejście do wyznaczania tekstury obrazu za pomocą dwuwymiarowego dyskretnego przekształcenia falkowego"

    [badania własne]

    Realizator: dr inż. M. Kociołek

    Okres realizacji: 2005



    "Nowe podejście do wyznaczania cech tekstury za pomocą dwuwymiarowego dyskretnego przekształcenia falkowego"

    [badania własne]

    Realizator: dr inż. M. Kociołek

    Okres realizacji: 2004



    "Metody segmentacji naczyń krwionośnych na obrazach MRI z wykorzystaniem sztywnego modelu deformowalnego"

    [badania własne]

    Realizator: dr inż. P. Makowski

    Okres realizacji: 2004



    "System stereowizyjny do akwizycji i rekonstrukcji sceny trójwymiarowej"

    [badania własne]

    Realizatorzy:

        dr hab. P. Strumiłło
        dr inż. P. Pełczyński
        mgr inż. P. Skulimowski

    Okres realizacji: 2004



    "Dekompozycja tekstur przy wykorzystaniu sieci neuronowych komórkowych"

    [badania własne]

    Realizatorzy:

        dr hab. K. Ślot, prof. PŁ
        mgr inż. Ł. Kornatowski

    Okres realizacji: 2004



    "Projekt układu CMOS VLSI sieci synchronicznych oscylatorów do segmentacji obrazów binarnych"

    [badania własne]

    Realizator: dr inż. M. Strzelecki

    Okres realizacji: 2003

    Celem badań jest zaprojektowanie sieci synchronicznych oscylatorów do segmentacji obrazów binarnych oraz weryfikacja projektu w środowisku programu SPICE.

    Badania te stanowią kontynuację prac prowadzonych w roku 2002. W wyniku poprzednich badań zaproponowano nowe równania oscylatora sieci, model CMOS oscylatora oraz wyniki jego symulacji z wykorzystaniem programu ICAP/4. Podczas prac w 2003 r. zaprojektowano i wykonano symulacje układów połączeń wagowych pomiędzy oscylatorami oraz globalnego układu hamującego zapewniającego desynchronizację pomiędzy oscylatorami. W oparciu o zaprojektowane układy zbudowano sieć połączonych ze sobą oscylatorów. Sieć taką przetestowano do segmentacji przykładowych syntetycznych obrazów binarnych. W wyniku symulacji działania sieci dokonano optymalizacji równań oscylatorów ze względu na skuteczność procesów synchronizacji i desynchronizacji.

    Prace związane z projektem są kontynuowane w ramach grantu KBN 4T11B 041 25 "Realizacja układowa CMOS VLSI sieci synchronicznych oscylatorów dla celów segmentacji obrazów binarnych" którego celem jest zaprojektowanie i wykonanie układu VLSI sieci w ramach konsorcjum Europractice.

    Omawiana tematyka badawcza jest realizowana w ramach rozprawy habilitacyjnej przygotowywanej przez dr inż. Michała Strzeleckiego.



    "Rozpoznawanie sygnału mowy w obecności zakłóceń"

    [badania własne]

    Realizatorzy:

        dr hab. K. Ślot
        mgr inż. P. Korbel

    Okres realizacji: 2003

    Celem podjętych prac była analiza możliwości poprawy jakości rozpoznawania izolowanych słów języka polskiego, w warunkach istnienia zakłóceń pochodzących od innych mówców. Rozważaną drogą poprawy jakości rozpoznawania było odpowiednie wykorzystanie informacji pochodzącej z liniowej matrycy mikrofonów. Przyjętą metodą postępowania była próba modyfikacji metryki wykorzystywanej w algorytmie nieliniowego dopasowania czasowego, uzależniająca wynik porównania od pasma częstotliwości. Sformułowana hipoteza badawcza stanowiła, że możliwe będzie uzyskanie poprawy jakości rozpoznawania w wyniku wykorzystania częściowej przestrzennej separacji źródeł sygnału mowy, oferowanego przez charakterystykę liniowej matrycy mikrofonów. Dla sprawdzenia postawionej hipotezy zaproponowano modyfikację metryki używanej w rozpoznawaniu słów metodą DTW, zakładającą zmniejszenie znaczenia informacji pochodzącej z niskich pasm częstotliwości sygnału mowy. Efektem prowadzonych prac było uzyskanie bardzo nieznacznej poprawy jakości rozpoznawania, i w konsekwencji, stwierdzenie konieczności zastosowania bardziej złożonych metod analizy i przetwarzania sygnału mowy zakłócanego w rozważany sposób.



    "Analiza sygnałów EEG do zastosowań w interfejsach człowiek-komputer"

    [badania własne]

    Realizatorzy:

        prof. dr hab. A. Materka
        mgr inż. M. Byczuk

    Okres realizacji: 2003

    Celem projektu było zaprojektowanie i wykonanie stanowiska badawczego do cyfrowej rejestracji i analizy sygnałów EEG, oraz zapoznanie się z metodami analizy sygnałów EEG stosowanymi obecnie w interfejsach człowiek-komputer. W ramach projektu zostało zaprojektowane urządzenie pomiarowe współpracujące z komputerem. Urządzenie to rejestruje sygnały EEG w ośmiu kanałach, oraz dodatkowo osiem zdarzeń (sygnałów binarnych). Został również zaprojektowany i wykonany czepek z elektrodami, niezbędny do prowadzenia pomiarów EEG. Do współpracy z urządzeniem pomiarowym zostało napisane oprogramowanie umożliwiające rejestrację i archiwizację mierzonych sygnałów, ich późniejszą analizę, oraz analizę sygnałów w czasie rzeczywistym. Cały system został wykonany i przetestowany. Przeprowadzone zostały również pierwsze próby analizy zarejestrowanych sygnałów EEG pod kątem ich zastosowania w komunikacji człowieka z komputerem, z wykorzystaniem zaprojektowanego systemu.



    "Stanowisko oparte na programie LabView do akwizycji sygnałów biologicznych"

    [badania własne]

    Realizator: mgr inż. P. Majewski

    Okres realizacji: 2002

    Celem pracy było opracowanie skomputeryzowanego stanowiska do przeprowadzania akwizycji sygnałów biomedycznych (w szczególności EEG i EKG) jak również wykorzystania go do współpracy z istniejącą w Instytucie Elektroniki aparaturą kontrolno pomiarową firmy HAMEG poprzez interface GPIB. Opcjonalną funkcją było udostępnienie generowania sygnałów na zewnątrz PC przez wbudowany w system DAC. Istotnym dodatkowym założeniem realizowania badań było wykorzystanie zebranych doświadczeń do rozbudowy istniejącego Laboratorium Elektronicznych Systemów Pomiarowych jak również wzbogacenia możliwości pomiarowych innych laboratoriów. Do testów funkcjonalnych karty: ADDIALOG APCI- 3120, PCI-1716 Advantech, LC-020-3212 - Egmont i PCI-6014 - National Instruments. Pierwsze trzy karty testowano funkcjonalnie na dwóch płytach głównych Intel 845BGE i Asus P4PE wyposażonych w magistralęPCI. Jedynie kartę kartę LC-020-3212 testowano na płycie głównej Asus TX97 wyposażonej dodatkowo w złącze ISA.

    W wyniku przeprowadzonych prac dokonano klasyfikacji urządzeń pod kątem zastosowania w stanowisku do akwizycji danych biomedycznych. Równocześnie zaprojektowano strukturę hardware'ową i software'ową stanowiska i przeprowadzono prace uruchomieniowe.



    "Identyfikacja układu warg osoby mówiącej przy wykorzystaniu różnych metod modelowania"

    [badania własne]

    Realizator: dr hab. K. Ślot

    Okres realizacji: 2002

    Streszczenie:




    "Opracowanie metody analizy i prezentacji obiektów trójwymiarowych dla wybranej klasy obrazów biomedycznych"

    [badania własne]

    Realizator: dr inż. P. Szczypiński

    Okres realizacji: 2002

    Streszczenie:




    "Projekt sprzętowej realizacji sieci synchronicznych oscylatorów do segmentacji obrazów binarnych"

    [badania własne]

    Realizator: dr inż. M. Strzelecki

    Okres realizacji: 2002

    Celem badań było zaprojektowanie sieci synchronicznych oscylatorów do segmentacji obrazów binarnych oraz weryfikacja projektu w środowisku programu SPICE. Poprzednie badania własne w 2001 wykazały, że sieć składająca się z synchronizowanych oscylatorów nadaje się do segmentacji obrazów binarnych oraz wybranej klasy tekstur. Jedną z zalet tej sieci jest możliwość jej realizacji w postaci sprzętowej. W ramach realizacji badań własnych w 2002 wykonano następujące prace prowadzące do modelu układowego sieci i jego symulacji:

    1. Zmodyfikowano układ równań różniczkowych opisujących działanie pojedynczego oscylatora w taki sposób, aby zastąpić występujące tam funkcje nieliniowe funkcją tangens hiperboliczny, która jest stosunkowo prosta do realizacji układowej;
    2. Zaprojektowano i dokonano symulacji oscylatora działającego w oparciu o równania opracowane w p. 1 oraz zbadano jego właściwości, wykazując poprawne działanie sieci wykorzystującej nowy model oscylatora;
    3. Zaprojektowano sieć o niewielkiej liczbie oscylatorów i dokonano jej symulacji. Oscylatory w sieci są lokalnie połączone stałymi wagami pomiędzy sobą oraz każdy oscylator jest połączony z tzw. globalnym inhibitorem. Badania symulacyjne z wykorzystaniem programu ICAPS 4 wykazały poprawność działania sieci.

    Dalsze badania będą prowadzone w roku 2003. Będą obejmowały optymalizację elementów sieci, symulację większych sieci o większej liczbie elementów oraz testy segmentacji dla wybranych obrazów binarnych.

    Publikacje:

    1. M. Strzelecki, J. Kowalski: Model układowy CMOS oscylatora do segmentacji obrazów, Krajowa Konferencja Elektroniki, czerwiec 2002, Kołobrzeg-Dźwirzyno, 253-258.
    2. M. Strzelecki, Pattern Recognition Using Network of Synchronised Oscillators, Proc. of International Conference of Computer Vision and Graphics, vol. 2, 25-29 September, Zakopane, 2002, 716-721.
    3. M. Strzelecki, P. Liberski, A. Zalewska: Segmentation of Mast Cell Images Using network of Synchronised Oscillators, Proc. of the International Conference Informatics for Health Care, Visaginas, September 2002, Lithuania, 81-88.
    0
    Obronione prace doktorskie

    dr inż. Bartosz Kopczyński

    Supervisor: Prof. dr inż. Paweł Strumiłło

    Research: Algorithms for computer based analysis of laryngovideostroboscopic images for supporting the objective diagnosis of disorders of the vocal fold's phonatory function, uantitative assessment of videolaryngostroboscopic images in patients with glottic pathologies

    Introduction. Digital imaging techniques enable exploration of novel visualisation modalities of the vocal folds during phonation and definition of parameters facilitating more precise diagnosis of voice disorders.

    Aim. Application of computer vision algorithms for analysis of videolaryngostroboscopic (VLS) images aimed at qualitative and quantitative description of phonatory vibrations.

    Materials and methods. VLS examinations were conducted for subjects with vocal nodules, subjects with glottal incompetence and normophonic females. The recorded VLS images were pre-processed, the glottis area was segmented out and the glottal cycles were identified. The glottovibrograms were built and then the glottal area waveforms (GAW) were quantitatively described by computing the following parameters: Open Quotient (OQ), Closing Quotient (CQ), Speed Quotient (SQ), Minimal Relative Glottal Area (MRGA), and a new parameter termed Closure Difference Index (CDI).

    Results. Profiles of the glottal widths assessed along the glottal length differentiated the study groups (p

    Research is conducted in collaboration with prof. med. Ewa Niebudek-Bogusz from the Department of Audiology and Phoniatrics of the Nofer Institute of Occupational Medicine  in Lodz.

    B.Kopczyński - praca doktorska
    B.Kopczyński - praca doktorska



    B.Kopczyński - praca doktorska

    This work was supported by the National Science Centre, Poland, grant PRELUDIUM no. UMO-2016/21/N/ST6/02612 in years 2017-2019.

    Publications:

    1. B. Kopczynski, P. Strumillo, M. Just and E. Niebudek-Bogusz, "Acoustic Based Method for Automatic Segmentation of Images of Objects in Periodic Motion: detection of vocal folds edges case study," 2018 Eighth International Conference on Image Processing Theory, Tools and Applications (IPTA), Xi'an, 2018, pp. 1-6. doi: 10.1109/IPTA.2018.8608152.
    2. B. Kopczyński, P. Strumiłło, M. Just, E. Niebudek-Bogusz “Generating 3D spatio-temporal models of vocal folds vibrations from high speed digital imaging” International Symposium on Biomedical Imaging (ISBI), Washington, DC, pp. 612-615, 2018, doi: 10.1109/ISBI.2018.8363650.
    3. B. Kopczyński, P. Strumiłło, E. Niebudek-Bogusz “Glottocorrelographic Visualization of Normal and Pathological Vocal Folds Oscillations from Videolaryngostroboscopic Images” Polish Conference on Biocybernetics and Biomedical Engineering, Advances in Intelligent Systems and Computing, 2018, ISBN 978-3-319-66904-5, doi: 10.1007/978-3-319-66905-2_17.
    4. E. Niebudek-Bogusz, B. Kopczynski, P. Strumillo, J. Morawska, J. Wiktorowicz J. & M. Sliwinska-Kowalska (2016): "Quantitative assessment of videolaryngostroboscopic images in patients with glottic pathologies", Logopedics Phoniatrics Vocology, doi: 10.3109/14015439.2016.1174293 (IF=0.932).
    5. B. Kopczyński, P. Strumiłło, E. Niebudek-Bogusz. "Computer based quantification of normal and pathological vocal folds phonatory processes from laryngovideostroboscopy".
    6. Federated Conference on Computer Science and Information Systems (IEEE Xplore Digital Library). https://fedcsis.org/proceedings/2015/drp/276.html
    7. B. Kopczyński, P. Strumiłło, E. Niebudek-Bogusz, "Ocena funkcji fonacyjnej krtani z zastosowaniem komputerowej analizy obrazów laryngowideostroboskopowych – badania pilotażowe", Otorynolaryngologia 2014, 14(3) 147+154.

    dr inż. Adam Sankowski

    Opiekun: prof. dr hab. Andrzej Materka

    "Wyznaczenie parametrów drzew naczyń krwionośnych odwzorowanych w obrazach cyfrowych 3D rezonansu magnetycznego, z wykorzystaniem morfologii matematycznej"

    data obrony: grudzień 2014

    Celem badań jest opracowanie algorytmu modelowania układu naczyń krwionośnych mózgu na podstawie obrazów trójwymiarowych rezonansu magnetycznego dużej rozdzielczości. Geometryczny model naczyń będzie stosowany do wizualizacji tętnic i żył oraz do wyznaczania ich ilościowego opisu parametrycznego. Oczekuje się, że obliczone parametry geometryczne naczyń (np. objętość gałęzi, czy parametry przekrojów poprzecznych) uzupełnią w sposób istotny wyniki badań medycznych i przyczynią się do bardziej obiektywnej i trafnej diagnozy medycznej. W niniejszym projekcie zakłada się wykorzystanie metod morfologii matematycznej do segmentacji obrazów.

    A.Sankowski - praca doktorska

    Istotą projektu jest "śledzenie naczyń krwionośnych" za pomocą autorskiej modyfikacji algorytmu rozrostu regionu, z uwzględnieniem lokalnego otoczenia tych obszarów obrazu, które odpowiadają żyłom i tętnicom. Priorytetami algorytmu są szybkość działania oraz automatyczny dobór parametrów, przy zachowaniu jak największej dokładności. Dokładność odwzorowania kształtu naczyń krwionośnych za pomocą opracowanego algorytmu jest oceniana na podstawie obrazów symulowanych numerycznie oraz rzeczywistych obrazów rezonansu magnetycznego - zmierzonych dla odpowiednio zbudowanych obiektów testowych (tzw. fantomów) i dla mózgu ochotników. Planuje się opracowanie programu komputerowego dla lekarzy - do analizy obrazów i modelowania naczyń. Obliczenia realizowane przez program będą wspomagane przez procesory karty graficznej komputera, np. z wykorzystaniem technologii Nvidia CUDA (Compute Unified Device Architecture).


    dr inż. Michał Bujacz

    Opiekun: dr hab. P. Strumiłło, prof. PŁ

    "Reprezentacja scen trójwymiarowych przy użyciu dzwięków przestrzennych w urządzeniu wspomagającym osoby niewidome"

    data obrony: kwiecień 2011

    M.Bujacz - praca doktorska

    Celem projektu jest stworzenie urządzenia wspomagającego osoby niewidome w poruszaniu się i w życiu codziennym. Stworzony niedawno program symulujący pracę tego typu urządzenia przekładał odległości od przeszkód na stereofoniczne tony. Testy przeprowadzone na grupie ochotników wykazały potencjalną użyteczność proponowanych rozwiązań. Dalszym kierunkiem badań będzie tworzenie doskonalszych kodów dźwiękowych, wykorzystujących między innymi dźwięk 3D, oraz praktyczna realizacja symulowanych dotychczas zagadnień.


    dr inż. Łukasz Kornatowski

    Opiekun: dr inż. Krzysztof Ślot, prof. PŁ

    "Zastosowanie sieci neuronowych komórkowych do generacji tekstur"

    data obrony: październik 2009

    Rys. 1. Schemat generacji obrazu tekstury przez SNK
    Rys. 1. Schemat generacji obrazu tekstury przez SNK

    Potrzeba analizy i generacji tekstur występuje w zagadnieniach przetwarzania obrazów, w grafice komputerowej (synteza scen dwu i trójwymiarowych), oraz w obiektowych systemach kompresji obrazów i video, w których kompresja odbywa się poprzez wydzielanie obiektów, a następnie oddzielne kodowaniu kształtu, położenia i tekstury obiektu.

    Rys. 2. Przykłady syntezy tekstur kolorowych
    Rys. 2. Przykłady syntezy tekstur kolorowych

    Prowadzone prace badawcze mają na celu stworzenie narzędzia wspomagającego działanie systemów: obiektowej kompresji obrazów i tworzenia syntetycznych scen, które wykorzystuje równoległą strukturę zwaną siecią neuronową komórkową (SNK). Siec komórkowa pozwala wygenerować w czasie pojedynczych mikrosekund obrazy jednorodnych tekstur. Zadanie projektowe stanowi określenie siły oddziaływań pomiędzy elementami sieci w taki sposób, aby wygenerowany obraz był wizualnie podobny do zadanego obrazu tekstury. Oddziaływania pomiędzy neuronami są jednorodne na całej powierzchni sieci i ograniczone do sąsiednich neuronów. Z tego powodu tekstura musi być wygenerowana na podstawie kilkunastu parametrów, co z jednej strony pozwala uzyskać zwięzły opis tekstury i duży stopień kompresji, z drugiej stawia wysokie wymagania odnośnie procedury projektowej. Sieci neuronowe komórkowe mogą być również wykorzystane do wspomagania analizy tekstur o charakterze mieszanym zawierających komponenty deterministyczne i stochastyczne, przyśpieszając kosztowne obliczeniowo procedury separacji tych komponentów.

    Rys. 3. Schemat separacji komponentów stochastycznego i deterministycznego przy pomocy SNK
    Rys. 3. Schemat separacji komponentów stochastycznego i deterministycznego przy pomocy SNK




    dr inż. Marek Goździk

    Opiekun: dr hab. Krzysztof Ślot, prof. PŁ

    "Wykorzystanie nieliniowych transformacji morfologicznych dla celów rozpoznawania obiektów zniekształconych w obrazach cyfrowych"

    data obrony: wrzesień 2009

    M.Goździk - praca doktorska

    Dynamiczny rozwój multimediów oraz wszelkiego rodzaju aplikacji korzystających z danych obrazowych potęguje wzrost wymagań dotyczących szybkości obliczeniowej oraz efektywności stawianych współczesnym technikom przetwarzania tego typu danych. Wymaga to doskonalenia technologii wykonania istniejących narzędzi, a także poszukiwania nowych rozwiązań. Kierunkiem rozwoju uważanym w obecnej chwili za bardzo istotny są równoległe struktury obliczeniowe. Za jednego z głównych przedstawicieli tej rodziny układów uważa się sieci neuronowe. Prace badawcze prowadzone w ramach przyszłego doktoratu mają na celu adaptację tego właśnie narzędzia dla potrzeb wybranych zadań aplikacyjnych przetwarzania obrazów, ze szczególnym uwzględnieniem zagadnień biometrycznych.



    dr inż. Piotr Skulimowski

    Opiekun: dr hab. Paweł Strumiłło

    "Segmentacja i opis parametryczny obiektów w sekwencjach obrazów z ruchomego układu stereowizyjnego do celów dźwiękowej prezentacji sceny trójwymiarowej"

    data obrony: wrzesień 2009

    Zakres badań związany z doktoratem dotyczy problemu analizy i przetwarzania sekwencji barwnych obrazów sceny trójwymiarowej rejestrowanych przez ruchomy stereoskopowy układ kamer. Badania te są ukierunkowanie na opracowanie mobilnego układu wspomagającego osobę niewidomą w samodzielnym poruszaniu się.

    Stereoskopia jest jedną z technik pozwalających na wyznaczenie odległości (tzw. głębi) elementów sceny od układu kamer. Kluczowym zadaniem w badaniach jest detekcja i selekcja obiektów sceny trójwymiarowej oraz ich parametryczny opis umożliwiający wytworzenie akustycznego odwzorowania wydzielonych obiektów sceny. Dane te będą aktualizowane i uszczegółowiane wraz z ruchem układu kamer, co pozwoli na śledzenie położenia obiektów, także tych, które przestały być widoczne w polu widzenia kamer.

    Obraz zarejestrowany przez prawą kamerę systemu stereowizyjnego.
    Obraz zarejestrowany przez prawą kamerę systemu stereowizyjnego.
    Wynik detekcji obiektów w scenie do celów dźwiękowej reprezentacji.
    Wynik detekcji obiektów w scenie do celów dźwiękowej reprezentacji.
    Wyznaczona mapa głębi. Jasnością kodowana jest współrzędna głębi sceny.
    Wyznaczona mapa głębi. Jasnością kodowana jest współrzędna głębi sceny.

    Przyjętym ograniczeniem w konstrukcji systemu stereowizyjnego jest jego mała baza (odległość między osiami optycznymi kamer). Ograniczenie to wynika z docelowego zastosowania układu stereowizyjnego jako personalnego modułu wizyjnego osoby niewidomej. Mała baza układu stereoskopowego skutkuje zmniejszeniem dokładności wyznaczenia obrazu głębi. Poprawienie tej dokładności jest możliwe na podstawie sekwencji obrazów stereoskopowych rejestrowanych przez ruchomy układ kamer. Do tego celu niezbędna jest estymacja sześciu parametrów ruchu (ang. ego-motion estimation), na który składają się trzy wektory translacji i trzy kąty obrotu sztywnego układu kamer.

    W przypadku zagadnień związanych z robotyką parametry ruchu systemu można pozyskać z układu sterowania lub innych urządzeń (systemy nawigacji GPS, skanery odległości, czujniki inercyjne). Założeniem przyjętym w pracy jest korzystanie wyłącznie z informacji wizyjnej, bez konieczności stosowania dodatkowych czujników.


    dr inż. Aleksandra Królak

    Opiekun: dr hab. Paweł Strumiłło, prof. PŁ

    "Wizyjny system analizy mrugnięć do oceny zmęczenia psychicznego i komunikacji z komputerem"

    data obrony: wrzesień 2009

    Mruganie powiekami jest kontrolowane przez centralny układ nerwowy i odgrywa bardzo istotną rolę w nawilżaniu i oczyszczaniu oka. Na dynamikę mrugania wpływa wiele czynników takich jak wilgotność i temperatura otoczenia, emocje czy zmęczenie osoby monitorowanej.

    Mruganie powiekami jest kontrolowane przez centralny układ nerwowy i odgrywa bardzo istotną rolę w nawilżaniu i oczyszczaniu oka. Na dynamikę mrugania wpływa wiele czynników takich jak wilgotność i temperatura otoczenia, emocje czy zmęczenie osoby monitorowanej. Detekcja mrugnięć i analiza dynamiki mrugania jest wykorzystana m.in. w systemach:

    • oceny stanu psychofizycznego osoby;
    • diagnozowania niektórych chorób (np. schizofrenia, choroba Lou Gehriga);
    • wykrywania kłamstw;
    • komunikacji człowiek-komputer (m.in. osób niepełnosprawnych z komputerem).

    Celem w pracy jest zbudowanie nieinwazyjnego systemu wizyjnego do analizy motoryki mrugania. System umożliwi ocenę stanu psychofizycznego osoby monitorowanej w czasie rzeczywistym.

    Rys. 1. Stanowisko pomiarowe
    Rys. 1. Stanowisko pomiarowe
    Rys. 2. Przykład działania systemu
    Rys. 2. Przykład działania systemu

    Na rysunkach pokazano stanowisko badawcze i sekwencję wideo ilustrującą działanie budowanego systemu.


    dr inż. Marek Kociński

    Opiekun: prof. dr hab. Andrzej Materka

    "Ilościowa analiza drzew naczyń krwionośnych odwzorowanych w obrazach cyfrowych"

    data obrony: lipiec 2009

    M.Kociński - praca doktorska

    Celem pracy jest wyznaczenie zależności pomiędzy parametrami fizjologicznymi wewnątrz naczyń krwionośnych (takimi jak: ciśnienie, przepływ czy lepkość krwi) a parametrami tekstury 3D uzyskanymi z tomografu rezonansu magnetycznego. Badania dotyczą zdrowych organizmów jak również stanów charakterystycznych dla zachowań nowotworowych, o dużej gęstości naczyń krwionośnych (ang. hypervascularity).

    M.Kociński - praca doktorska

    Badania zostaną przeprowadzone przy wykorzystaniu elektronicznie wygenerowanych fantomów drzew naczyń krwionośnych oraz rzeczywistych struktur uzyskanych na podstawie algorytmów śledzenia i ekstrakcji naczyń krwionośnych z trójwymiarowych danych MRI.

    M.Kociński - praca doktorska

    dr inż. Jarosław Cichosz

    Opiekun: dr hab. K. Ślot, prof. PŁ

    "Wykorzystanie wybranych cech sygnału mowy do rozpoznawania i modelowania emocji dla języka polskiego"

    grudzień 2008

    J.Cichosz - praca doktorska

    Kontekst emocjonalny wypowiedzi - oprócz samej treści, jest ważnym elementem w komunikacji międzyludzkiej. Również w interakcji człowiek "maszyna" ten element wydaje się bardzo ważny.

    Skuteczne rozpoznawanie emocji na podstawie sygnału mowy może być pomocne m.in. w systemach automatycznego monitorowania stanu psychofizycznego osób (np. detekcji zmęczenia), poprawie efektywności rozpoznawania treści i mówcy, czy też syntezie mowy o naturalnym brzmieniu.

    Praca ma na celu znalezienie cech (zbioru cech) sygnału mowy, które odpowiadają za przenoszenie ładunku emocjonalnego w mowie (konkretnie dla j. polskiego). Ponadto planowane jest podjęcie próby stworzenia pewnych modeli emocji w celu ich dalszego wykorzystania np. w syntezie mowy.

    J.Cichosz - praca doktorska




    dr inż. J. Koszlaga

    Opiekun: prof. dr hab. A. Materka

    "Metody wydobywania wiedzy ze zbiorów danych za pomocą sztucznych sieci neuronowych"

    data obrony: marzec 2006

    J.Koszlaga - praca doktorska

    Problem odkrywania wiedzy lub drążenia danych (ang. data mining) polega na analizowaniu danych w celu utworzenia czytelnego ich opisu w formie prostych reguł. Jest to stosowane w różnych dziedzinach: od analiz finansowo marketingowych, poprzez produkcję leków i epidemiologię, kończąc na analizowaniu danych astronomicznych.

    Celem pracy jest porównanie różnych metod odkrywania wiedzy w danych, a w szczególności zbadanie pod tym względem sieci o Radialnych Funkcjach Bazowych. Jedną z możliwości zastosowania technik drążenia danych jest diagnostyka techniczna. Testowanie współczesnych, złożonych układów elektronicznych staje się coraz bardziej kosztowne, czasochłonne i mniej dokładne w porównaniu z trudem włożonym w zaprojektowanie takiego układu. Znalezienie reguł opisujących zależności pomiędzy sygnałem pomiarowym a uszkodzeniem badanego układu za pomocą metod drążenia może pozwolić na opracowanie najkorzystniejszych dla niego procedur diagnostycznych.


    dr inż. Marcin Kociołek

    "Klasyfikacja tekstury obrazów za pomocą dyskretnego przekształcenia falkowego z zastosowaniem do analizy obrazów tomograficznych rezonansu magnetycznego"

    data obrony: wrzesień 2003


    dr inż. Paweł Pełczyński

    "Analiza i projektowanie sztucznych sieci neuronowych do przetwarzania i rozpoznawania sygnałów"

    data obrony: maj 2003


    dr inż. Piotr Makowski

    "Segmentacja trójwymiarowych obrazów MRI dla celów wizualizacji serca i ilościowego modelowania naczyń krwionośnych"

    data obrony: czerwiec 2003

    0
    Projekty międzynarodowe

    "Opracowanie szybkich nieinwazyjnych sekwencji angiografii rezonansu magnetycznego do segmentacji oraz ilościowej analizy układu naczyń tętniczych i żylnych na obrazach 3D dużej rozdzielczości"

    Polsko-niemiecki projekt badawczy 2007-2010

    Koordynatorzy prac:

    • prof. dr hab Andrzej Materka - Politechnika Łódzka, Instytut Elektroniki, Zakład Elektroniki Medycznej
    • PD Dr. Jürgen R. Reichenbach - Friedrich Schiller University Jena, Institute for Diagnostic and Interventional Radiology, Medical Physics Group, Niemcy
    • Professor MD PhD Arvid Lundervold - University of Bergen, Department of Biomedicin, Section of Physiology, Norwegia

    Polscy realizatorzy projektu:

    • dr hab. Michał Strzelecki, prof PŁ
    • dr inż. Piotr Szczypiński
    • dr inż Artur Klepaczko
    • mgr inż. Marek Kociński

    Celem projektu jest opracowanie sekwencji pomiarowych dla tomografu rezonansu magnetycznego umożliwiających jednoczesne zobrazowanie żył oraz arterii mózgowych bez użycia jakichkolwiek inwazyjnych środków cieniujących, a także metod segmentacji uzyskanych obrazów trójwymiarowych dużej rozdzielczości dla modelowania i ilościowej analizy sieci naczyń krwionośnych. Nowa sekwencja (opracowana przez zespół prof. J. Reichenbacha w Jenie) będzie połączeniem angiografii ToF (ang. time of flight) oraz zobrazowania zależnego od podatności magnetycznej SWI (ang. susceptibility weighted imaging). Połączenie tych dwóch różnych zjawisk fizycznych jest źródłem zwiększonego kontrastu obszarów reprezentujących żyły i arterie w obrazie. Ten kontrast ułatwi segmentację obrazów dla ilościowej analizy sieci arterii oraz żył, za pomocą algorytmów i programów komputerowych opracowanych przez zespół kierowany przez prof. A. Materkę w Łodzi. Dokładność opracowanych metod analizy i modeli sieci naczyń krwionośnych będzie oszacowana za pomocą obrazów 3D symulowanych komputerowo oraz zmierzonych dla odpowiednio zaprojektowanych obiektów testowych o znanych parameterach geometrycznych, przepływie i różnicy susceptancji składowych elementów stałych i płynnych. Pozwoli to na ocenę dokładności estymacji parametrów naczyń krwionośnych, zależnej m.in. od rozdzielczości obrazów i poziomu zakłóceń szumowych. Prowadzone badania będą konsultowane z prof. A. Lundervoldem z Bergen. Wynikiem praktycznym projektu będzie program komputerowy pozwalający na zwiększenie dokładności i obiektywoności wykrywania zmian chorobowych układu krwionośnego mózgu.



    "Physiological Modelling of MR Image Formation"

    Projekt COST B21 2003-2007

    Wiceprzewodniczącym projektu i kierownikiem polskiej grupy jest prof. dr hab. A. Materka.

    Głównym celem projektu jest opracowanie metod komputerowego modelowania procesów fizjologicznych zachodzących w tkankach z wykorzystaniem techniki obrazowania rezonansu magnetycznego oraz metod przetwarzania i analizy obrazów.

    MaZda Software     Strona www o projekcie COST B21



    "Analiza tekstury obrazu rezonansu magnetycznego dla celów kontroli jakości sera"

    Projekt KBN Polonium 2001-2002
    Obrazy MRI przekroju przez ser dla protokołu PDW (a) i T2W (b)
    Obrazy MRI przekroju przez ser dla protokołu PDW (a) i T2W (b)

    Projekt był realizowany wspólnie instytutem CEMAGREF z Rennes, Francja. Celem prac było opracowanie metod analizy obrazów MRI przekrojów serów miękkich dla celów ich klasyfikacji oraz znalezienia takich parametrów tekstury, które pozwolą na określenie stopnia dojrzałości tych serów. W badaniach uwzględniano rodzaj protokołu akwizycji stosowany przy rejestracji obrazów oraz wpływ normalizacji na uzyskiwane wyniki klasyfikacji. Opracowanie automatycznych metod analizy, umożliwiających bezinwazyjną analizę produktu, będzie miało zastosowanie w procesie uwierzytelniania i kontroli jakości produktów żywnościowych.



    Document



    Document




    "Ilościowa analiza tekstury obrazów tomograficznych rezonansu magnetycznego"

    Projekt COST B11 1998-2002

    Realizację projektu COST B11 rozpoczęto w maju 1998 roku. Było w niego zaangażowanych 17 uniwersytetów i ośrodków badawczych z krajów Unii Europejskiej oraz Czech, Szwajcarii i Polski.

    Inicjatorem i przewodniczącym projektu był dr Richard Lerski, dyrektor Medical Phisiscs Department, Ninewells Hospital and Medical School, Dundee w Szkocji.

    0
    Studenckie staże zagraniczne

    Zakład Elektroniki Medycznej uczestniczy w międzynarodowej wymianie studentów w ramach:

    • Programu SOCRATES - ERASMUS dla studentów studiów magisterskich

      Uczelnie, z którymi Zakład Elektroniki Medycznej współpracuje w ramach umów Erasmusowych:

      1. Tampere University of Technology, Finlandia
      2. Oslo University College, Norwegia
      3. Instituto Politecnico do Porto, Portugalia
      4. University of Bergen, Norwegia
      5. Universita degli Studi de Padova, Włochy
      6. Universidad de Catalunya, Barcelona, Hiszpania
      7. Reykjavik University, Islandia.

    • Programu Marie Curie - dla doktorantów

    0
    The website encountered an unexpected error. Please try again later.
